產品介紹
Y,YKS,YQF,YKK 和 YR,YRKS,YRQF,YRKK 系列高壓三相繞線式異步電動機是本公司采用ABB高壓三相異步電動機技術等級標準，并結合我公司多年高壓電動機制造實踐經驗而建立的重要產品系列。 Y,YKS,YQF,YKK 和 YR,YRKS,YRQF,YRKK 系列電動機的功率等級，安裝尺寸，電氣性能均符合國家標準GB755《旋轉電機基本技術要求》，國際電工委員會(huì )IEC標準。本系列電動機各部分機械尺寸，公差符合國家標準GB1800-1804和國際標準化委員會(huì )ISO標準。本系列電動機的外殼防護等級根據G84942.1和IEC34-5《電機外殼防護分級》為IP23開啟式電動機，如果用戶需要其他防護等級如IP44、IP54可另行協商。本系列電動機的冷卻方法根據G81993和IEC34-6《電機冷卻方法》的標準為IC01，如果用戶要求其他冷卻方法可另行協商。本系列電動機基本安裝方式為臥式帶底腳(IMB3)結構，符合GB997和IEC34-7《電機結構及安裝型式代號》的規定。
Y,YKS,YQF,YKK 和 YR,YRKS,YRQF,YRKK 系列繞線轉子高壓三相異步電動機，電動機采用箱式結構，電動機頂部可以安裝防護罩，防護等級IP23，冷卻方式IC01，安裝型式IMB3，電源頻率50Hz，電源電壓為10000V，允許電壓的偏差范圍為±5%，電源的額定頻率為50Hz。中心高400mm~1000mm，功率范圍185kW~10000kW；
定額類型S1，絕緣等級F（按B級考核）。定子接線方式為Y接,轉子繞組由純銅排繞制而成，采用F級絕緣材料。
軸承有滾動軸承和滑動軸承兩種型式，依電機功率大小及轉速而定。
Y,YKS,YQF,YKK 和 YR,YRKS,YRQF,YRKK 系列電機可以用于驅動各種磨機、軋鋼機、破碎機、風機、水泵、鼓風機等機械。
該系列高壓電動機適用于海拔不超過1000m， 環境溫度低于40℃，少灰塵，無蒸氣、酸、堿等腐蝕性和爆炸性氣體的室內環境，如果運行環境中粉塵較多，應該定期清理電機內部的粉塵，并作好軸承的防塵工作。
該系列電動機符合GB755《旋轉電機 定額和性能》和國際電工委員會(huì )IEC的規定。
電動機的起動
繞線式電動機的轉子設計采用了先進的計算技術來計算轉子的起動溫升和應力，以防電機因起動負荷過重而導致電機早期損壞。
建議用戶核查：(1)被驅動機械設備轉動部分的轉動慣量(在折算到電動機轉速后)應不超過技術數據表中的(J負載)項的數值(2)用戶的電網應保證電動機在起動過程中的電機端電壓不低于額定電壓的85％(3)被傳動機械的阻力矩特性為水泵、鼓風機類阻力矩特性。
在上述條件下，電動機允許在實際冷狀態下連續啟動兩次，電機在兩次啟動之間為自然停車，或者在同電機熱狀態下啟動一次，額外的再次起動電動機應在停車4小時以后。
如果需要電機傳動的機械轉動部份的轉動慣量超過技術數據表中的(J負載)數值或要求頻繁起動電機，或有可能要帶負載起動的電機，務請事先和制造公司聯系協商。以便特殊設計，以保障電機的可靠運行。
電動機型號按 GB4831 的規定由產品代號、規格代號二部分依次排列組成。產品代號由電機系列 代號表示，含義如下
Y—— 鼠籠轉子三相異步電動機 YR—— 繞線轉子三相異步電動機
YKS—— 帶空-水冷卻器封閉式鼠籠轉子三相異步電動機 YQF—— 氣候防護式鼠籠轉子三相異步電動機
YKK—— 帶空-空冷卻器封閉式鼠籠轉子三相異步電動機 YRKS—— 帶空-水冷卻器封閉式繞線轉子三相異步電動機 YRQF—— 氣候防護式繞線轉子三相異步電動機
YRKK—— 帶空-空冷卻器封閉式繞線轉子三相異步電動機
Y 及 YR 為基本系列，防護等級為 IP23，冷卻方法為 IC01,在此基礎上可派生出各種不同防護等 級及冷卻方法的電機，如 YKS（空—水冷卻）、YQF（氣候防護）、YKK（空—空冷卻）、YRKS、YRQF、 YRKK 等系列電機。

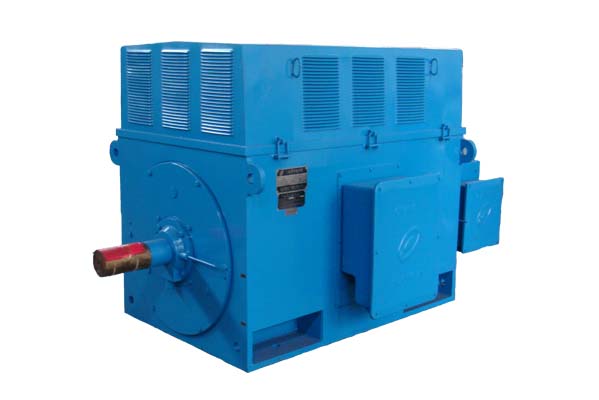

電動機采用國際上流行的箱式結構，機座和端蓋均由鋼板焊接制成，剛度好、重量輕。拆下防 護罩（或冷卻器）后可以觀察和觸及電機內部，便于電動機的安裝、維修。定子采用外壓裝結構。 定子繞組采用 F 級絕緣材料和防暈材料，繞組端部固定采用特殊綁扎工藝、牢固可靠，整個定子采 用真空壓力浸漬 F 級無溶劑漆（VPI）處理。由此，電動機具有優良可靠的絕緣性能和防潮、抗沖擊 能力。
本系列電動機鼠籠轉子大部分采用鑄鋁轉子，無銅條轉子斷條現象，運行可靠；鼠籠銅條轉子 采用先進可靠的焊接工藝，并經槽內緊固處理。繞線轉子采用 F 級絕緣材料，進行真空壓力浸漬 F 級無溶劑漆（VPI）處理。
軸承有滾動軸承和滑動軸承兩種型式，依電機功率大小及轉速而定，其基本型式的防護等級為 IP44。如電機具有較高的防護等級時，軸承的防護等級也隨之提高。
采用滾動軸承結構的電機均有不停機加油和排油裝置，并可用專用加油工具進行不停機加排油。主出線盒為密封結構，防護等級為 IP54。一般裝于電機右側（從軸伸端看），根據用戶需要也能裝于左側。出線盒的進線孔可朝上、下、左、右四周轉換。盒內有單獨的接地端子。
